シマノの『STIレバー』とは?使い方から種類、選び方などを解説!

ロードバイクハンドルに取り付けられ、変速やブレーキ操作を1つのレバーで行うことが出来る、シマノの「STIレバー」。この記事では、STIレバーの使い方から、特徴や種類、交換の際の選び方などを解説していきます。

制作者

S.K.

自転車バカのライター。ロングライドとバイクパッキングが好きで、愛車と共に全国を駆け回る。登山、キャンプ、釣りなどを楽しむアウトドアマンでもある。

S.K.のプロフィール

...続きを読む

目次

  • 変速もブレーキも操作できる「STIレバー」
  • 基本的な操作方法
  • 大きく分けて4種類
  • STIレバーは、各種グレードがあります。
  • グレード別のラインナップ
  • 整備や交換は専門店に相談を
アイキャッチ画像:筆者

変速もブレーキも操作できる「STIレバー」

ロードバイクに当たり前のように装備される、STIレバーですが、名称の定義を知らない方も多いパーツかも知れません。



正しくは「デュアルコントロールレバー」

STIというアルファベットは、「Shimano Total Integration」の略。



ロードバイクの変速レバーがダブルレバー(ダウンチューブ付近に取り付けられた変速専用レバー)だった時代に、ハンドルから手を放さずにブレーキと変速操作が出来るシステムをシマノが開発しました。STIというのは、そのシマノのブレーキ・変速システムを指します。

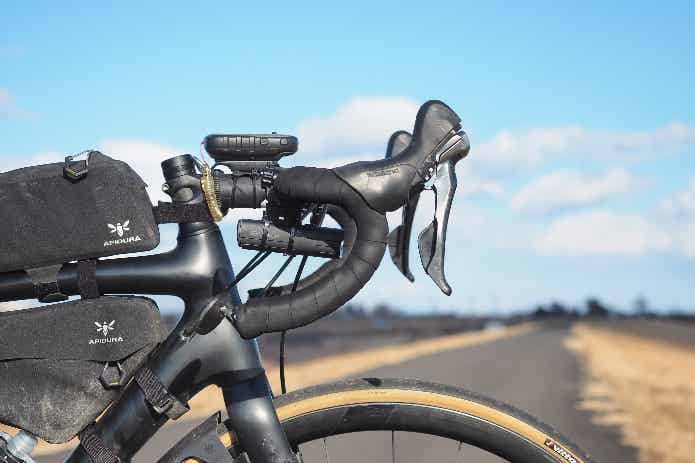

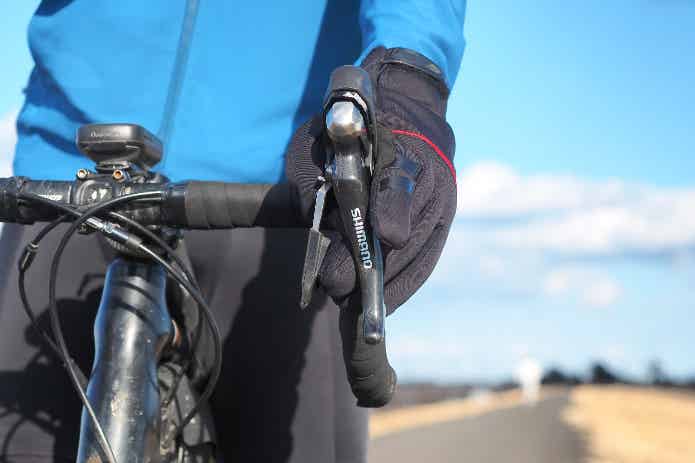

STIレバー SHIMANO

撮影:筆者

STIを可能にしたのが、ブレーキ機能と変速機能を兼ね備えた「デュアルコントロールレバー」。現在では、このデュアルコントロールレバーを「STIレバー」と呼ぶことが増えています。



この記事でも、分かりやすいよう「STIレバー」という呼び方で統一します。



STIレバー SHIMANO

撮影:筆者

ちなみに、同様のレバーはスラムやカンパニョーロ等のブランドも発売しており、稀に「STIレバー」と呼ばれることがありますが、本来は「STIレバー」は、シマノのデュアルコントロールレバーを指す言葉です。



基本的な操作方法

STIレバーの基本操作は、以下の3つです。



①ブレーキをかける

②シフトアップ(ギアを重く)する

③シフトダウン(ギアを軽く)する



では、それぞれ写真をもとに解説していきましょう。



①ブレーキをかける

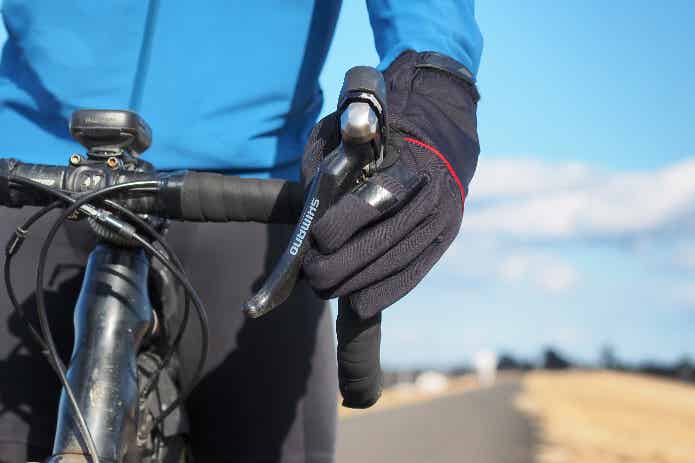

STIレバー SHIMANO ブレーキ

撮影:筆者

レバー全体を手前に引きます。



STIレバーによっては空引き量(ブレーキが効くまでの距離)を調節できる場合もあります。






②シフトアップ(ギアを重く)する

・リア変速(右レバー)

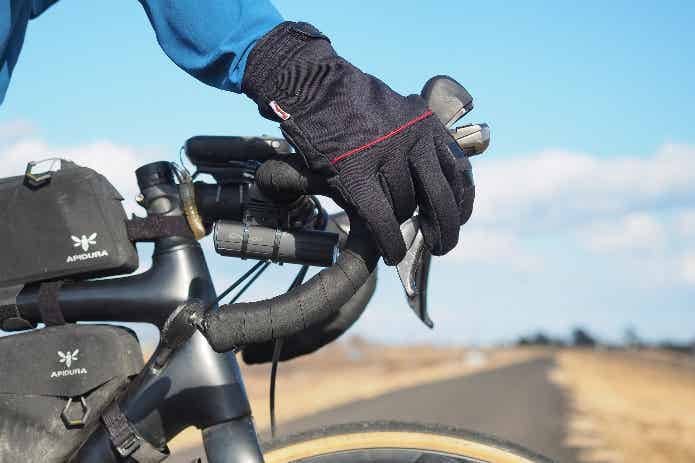

STIレバー SHIMANO シフトアップ

撮影:筆者

・フロント変速(左レバー)

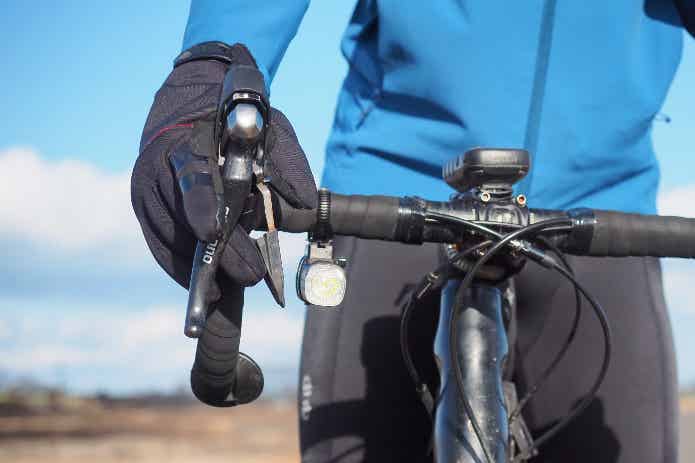

STIレバー SHIMANO 変速

撮影:筆者

リアは手前側のレバーを、フロントはレバー全体を内側に押し込みます。



フロントとリアで押し込むレバーが異なりますので、注意しましょう








③シフトダウン(ギアを軽く)する

・リア変速(右レバー)

STIレバー SHIMANO シフトダウン

撮影:筆者

・フロント変速(左レバー)

STIレバー SHIMANO 変速

撮影:筆者

シフトダウンは、シフトアップと逆の動作です。



リアはレバー全体を、フロントは手前のレバーを内側に押し込みます。レバーを大きく押し込むことで、ギアを一気に2段軽くすることも出来ます。





大きく分けて4種類

STIレバーには、現在大きく分けて4つの種類があります。種類が分かれるのは、ブレーキシステムと変速システムの違いです。



ブレーキが「ワイヤー」か「油圧」か

ブレーキを動作させる方法が、「ワイヤー」を引くタイプと「油圧」を利用するタイプの2種類あります。



STIレバー SHIMANO ブレーキ

撮影:筆者

ワイヤーの場合はリムブレーキ(キャリパーブレーキ)とメカニカルディスクブレーキに、油圧の場合は油圧ディスクブレーキに用いられます。



STIレバー内部の構造が異なりますので、ブレーキ規格を統一しないと使用できません。例えば、「ワイヤー用STIレバー+油圧ディスクブレーキ」や「油圧用STIレバー+リムブレーキ」はNGです。



変速が「電動式」か「機械式」か

ギアを変速する方法にも、「電動式」と「機械式」の2種類があります。



STIレバー SHIMANO 変速

撮影:筆者

電動式の場合、変速の信号がディレーラー(変速機)に送られ、ディレーラーも電動で動きます。STIレバーの操作も、レバーを大きく動かすのではなく、同じ位置のスイッチを押す形です。



機械式の場合はSTIレバーとディレーラーがワイヤーで繋がれ、STIレバーの操作をディレーラーに伝えています



変速の種類も互換性はありませんので、STIレバーとディレーラーはセットで使用する必要があります。





まとめると、ブレーキの種類と変速の種類で、以下の4つの組み合わせとなります。



・ワイヤー/電動式

・ワイヤー/機械式

・油圧/電動式

・油圧/機械式



STIレバーは、各種グレードがあります。

STIレバーは、先ほどの4つの種類のほか、グレードによっても特徴が異なります。グレードにより異なるのは、ギアの変速段数と各部の扱いやすさです。



変速段数は何段?

グレードが高いほどリアの変速段数が多くなり、現在のトップグレード「Dura-Ace」は12速。逆に、最も安価な「Tourney」は7速です。



また、フロント変速の段数は2段が基本ですが、低グレードでは3段のものもあります。

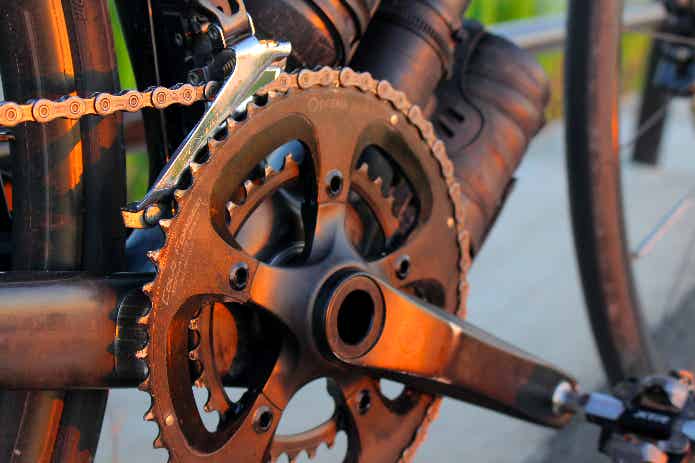

STIレバー SHIMANO 変速

撮影:筆者

STIレバーは使用できる変速段数やグレードが決まっていますので、変速機やブレーキ等のパーツ全体(コンポーネント)と互換性のある組み合わせで用いましょう。



変速段数が多い方が、より細かなギア選択が可能になるため、状況に合ったギアで快適に走行できます。



扱いやすさも異なる

グレードによって異なるのは、変速段数だけではありません。



STIレバー SHIMANO

撮影:筆者

STIレバーの重量や剛性から、形状、調節幅、動作の軽さに至るまで、グレードごとに差があります。下位グレードでも十分な性能を発揮しますが、上位グレードほどより高性能で、より快適に使用できるものが多いです。



特に手の小さい方や握力に自信のない方は、上位グレードの方が握りやすく軽い力で操作できますので、高グレードを選択するのも良いでしょう。





グレード別のラインナップ

シマノのロードバイク用コンポーネント(変速機やブレーキ等の集合体)は、現在大きく分けて7つのグレードがあります。



グレード別のSTIレバーのラインナップをまとめました。



Dura-Ace(デュラエース)

Dura-Ace SHIMANO

出典:シマノ

シマノのロードバイク用最高グレード。



型番では、現在はR9200系が最新です。変速段数は2×12速。



・ST-R9250:ワイヤー/電動式

・ST-R9270:油圧/電動式



シマノ/ST-R9270

・Dura-Ace
・左右セット
・油圧/電動式
・2×12速



Ultegra(アルテグラ)

アルテグラ shimano

出典:シマノ

Dura-Aceに次ぐセカンドグレード。最新版はR8100系で、変速段数は2×12速です。



・ST-R8150:ワイヤー/電動式

・ST-R8170:油圧/電動式



シマノ/ST-R8150

・Ultegra
・左右セット
・ワイヤー/電動式
・2×12速

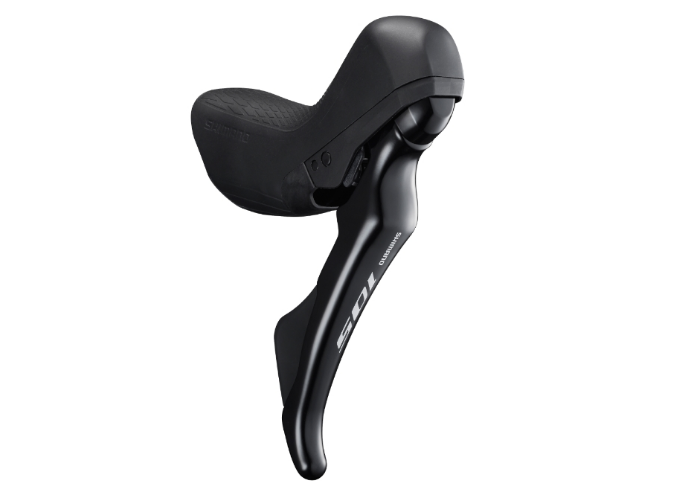

105(イチマルゴ)

105 SHIMANO

出典:シマノ

ミドルグレードの代表格で、低価格ながらレースにも対応する性能です。最新版はR7000系で、2×11速です。



・St-R7000:ワイヤー/機械式

・ST-R7020:油圧/機械式

・ST-R7025:油圧/機械式(スモールハンド)



シマノ/ST-R7020

・105
・左右セット
・油圧/機械式
・2×11速

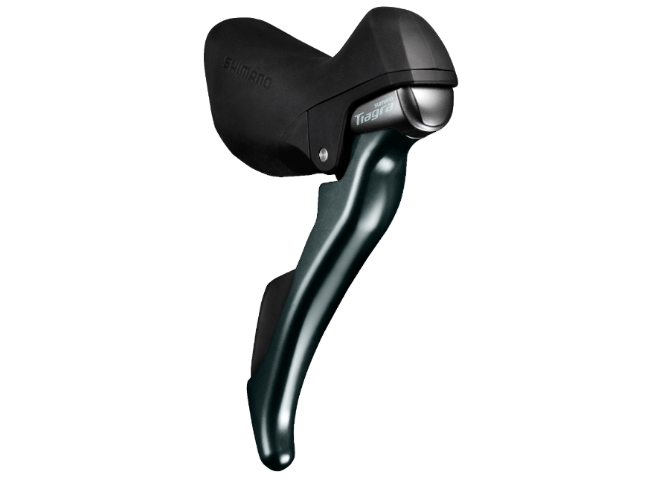

Tiagra(ティアグラ)

ティアグラ shimano

出典:シマノ

エントリーグレードの中でも高性能なコンポーネント。型番は4700系で、変速段数は2×10速です。



・ST-4700:ワイヤー/機械式

・ST-4720:油圧/機械式

・ST-4725:油圧/機械式(スモールハンド)



シマノ/ST-4700

・Tiagra
・左右セット
・ワイヤー/機械式
・2×10速



Sora(ソラ)

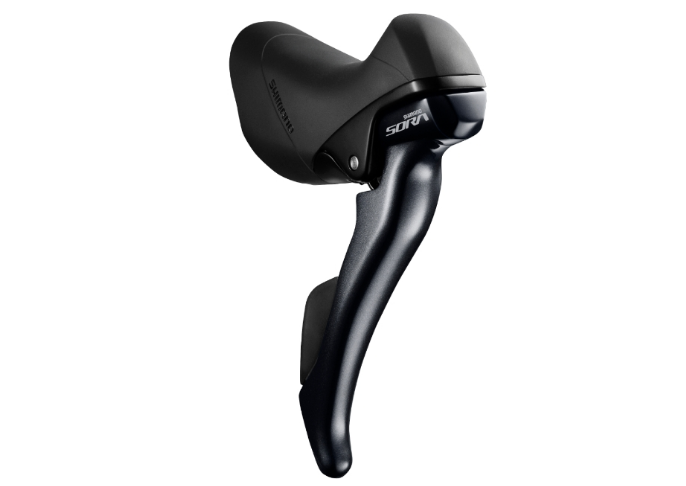

SORA SHIMANO

出典:シマノ

スポーツ/フィットネス・サイクリスト向けのグレード。R3000系で、変速は2×9速(稀に3×9速)です。



・ST-R3000:ワイヤー/機械式



シマノ/ST-R3000

・Sora
・左右セット
・ワイヤー/機械式
・2×9速



Claris(クラリス)

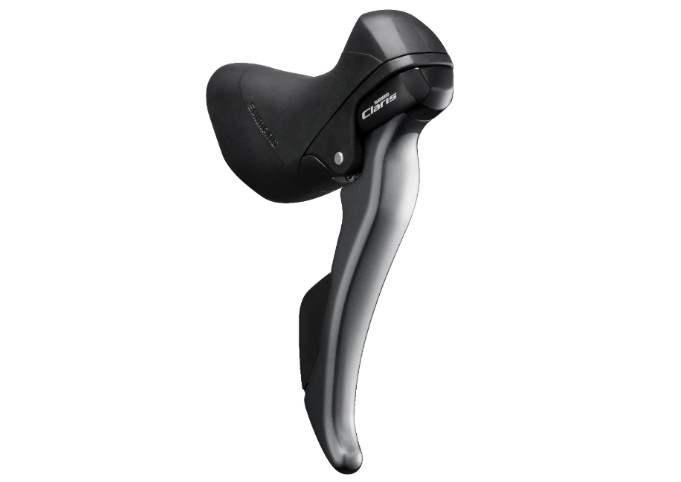

クラリス SHIMANO

出典:シマノ

エントリーライダー向けのグレード。R2000系で、変速が2×8速(稀に3×8速)です。



・ST-R2000:ワイヤー/機械式



シマノ/ST-R2000

・Claris
・左右セット
・ワイヤー/機械式
・2×8速



Tourney(ターニー)

ターニー SHIMANO

出典:シマノ

街乗り用のグレード。変速段数は2×7速、または3×7速です。



・ST-A070:ワイヤー/機械式



シマノ/ST-A070

・Tourney
・左右セット
・ワイヤー/機械式
・2×7速



整備や交換は専門店に相談を

STIレバー 交換



STIレバーに関連する整備や交換には、専門的な技術や知識が求められます。特に初心者の方には、複雑と感じることも多いでしょう。



間違ったパーツ構成や組付けで使用してしまうと、事故につながる危険もあります。整備や交換をしたい場合は、スポーツバイクの専門店に一度相談してみましょう。
